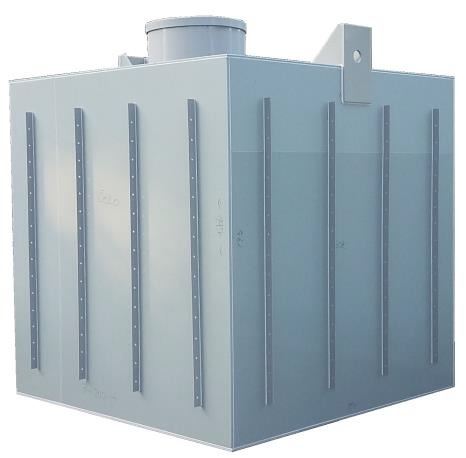

Plastová hranatá jímka. Hranaté jímky jsou zhotoveny z polypropylenových desek tl. 5, 8, 10 nebo 15 80 mm. Válcové jímky jsou zkoušeny na vodotěsnost a jsou vyrobeny dle příslušných technických norem. Určená zejména k trvale obydleným objektům - rodinným domům, penzionům, provozovnám.
Jímka je vhodná do do míst s jílovým nebo skalnatým podložím do míst s předpokládaným vyšším zatížením stropu a okolí.
V místech se spodní vodou doporučujeme doobjednat úpravu nádrže za 3000,- Kč, která spočívá v navaření pásů na venkovní stranu dna nádrže a osazení těchto pásů armaturou.
K výrobku je dodávána následující dokumentace:
Osvědčení o vodotěsnosti a nepropustnosti
Záruční list
Prohlášení o shodě
Provozní řád
Montážní návod
Součástí dodaného výrobku je:
revizní šachta ᴓ600mm, výška 300 mm ( lze navýšit dokoupením nástavce = 200,-/dm )
1x hrdlo na vtoku ( DN 110, 125 nebo 150 )
1x roura na odtoku – průměr dle vtokového potrubí
Svislé pásky po obvodu nádrže pro zavěšení armatur
Vnitřní duté výztuhy nádrže
Volitelné příslušenství k dokoupení:
Vystrojení retenční nádrže čerpadlem pro zálivku:
Varianta č.1
ponorné čerpadlo vč. vystrojení EXTOL 1000
1x prostup pro el. kabel
1x výstup pro zahradní hadici s rychlospojkou pro napojení zahradní hadice
zpětná klapka
příkon 1000W
max. výtlak 40 m
max. ponor 7m
max. čerpané množství 5500 l/hod
spínání zapojením vidlice do zásuvky nebo propojeným spínačem s kabelem od nádrže
Varianta č.2
ponorné tlakové čerpadlo LKS 1102SE
příkon 1100W, max. čerpané množství 5500 l/hod
max. výtlak 45 m, max. ponor 12 m
čerpadlo propojeno s vestavěnou acidur krabicí
kabelová průchodka s kabelem od acidur krabice
zakončeno trubkou DN 32 vyvedenou z nádrže pro další napojení
automatické spínání čerpadla otevřením kohoutku nebo postřikovače
Vybavení nádrže stojánkem s kohoutkem:
stojánek do víka nádrže trubkou DN 110/1000
výtlak z čerpadla do zahradního kohoutku ve stojánku sepnutí čerpadla otočením kohoutku
Sací potrubí pro další využití dešťové vody:
potrubí DN 32 se sacím košem a zpětnou klapkou
rozebíratelné koleno pro možnost odpojení
mimo nádrž lze dopojit na potrubí např. domácí vodárnu
Vybavení nádrže pro možné dopouštění pitnou vodou:
2x stacionární hladinová sonda pro ovládání elektromagnetického ventilu
Acidur krabice k propojení sond
Kabelová vývodka k propojení acidur krabice s el. sítí
Vtokové potrubí pro dopouštění
Uzamykatelný poklop:
Varianta 1:
Zámek na imbusový klíč ve víku revizní šachty
Varianta 2:
Uzamčení víka nerezovou zajišťovací tyčí provlečenou vodící trubkou ve víku skrz lem víka a stěnu revizní šachty
Bez visacího zámku
Filtr dešťových vod s osazením na přítokovou a odtokovou rouru:
pevně instalovaný filtr proti zanášení jímek mechanickým znečištěním
průtočný s nerezovým sítem
pro údržbu přístupný revizní šachtou
Zapůjčení plastového opláštění pro válcové nádrže:
- pomůcka pro zabudování nádrže svépomocí
- zajistí minimální spotřebu betonu pro obetonování
- půjčujeme proti vratné kauci 10 000,- Kč
Možnost dodávky nádrže včetně zabudování:
- zabudování do vzdálenosti 50ti km
- dodávka a doprava betonu + armatur do betonu
- pomocné výkopové a zemní práce
- práce traktorbagrem
- doprava materiálu a osob
- napojení kompletu na kanalizační síť ( je-li potrubí přivedeno max. 1m od uložení
kompletu. )
CENA: základní cena + beton dle velikosti nádrže – viz. podrobný ceník zabudování, který je možné po dohodě zaslat
Armatury do betonu:
- armatura po obvodu nádrže zavěšená do svislých vzpěr
- kari síť pro armované víko
- pro nádrže vysoké 1500 mm
- pro nádrže vysoké 2000 mm
Nástavec revizní šachty:
- průměr 600 mm
- vnitřní distanční osazení pro nasazení nástavce na šachtu
- volitelná výška dle výšky terénu
Pozn.:
Pro jímky určené k retenci pitné vody používáme pro výrobu materiál s potravinářským atestem. Z toho důvodu účtujeme k ceně uvedené 20% příplatek.
